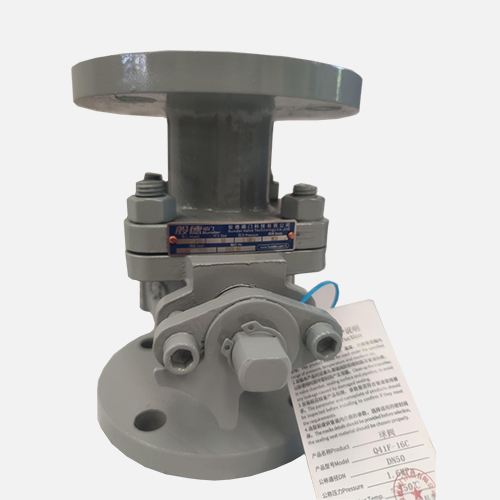

防火防静电球阀q41f-凯发k8官网首页登录

【产品型号】: q41f-16c

【通径】: dn15-dn200

【公称压力】: pn16

【适用温度】: -20℃～150℃

【适用介质】: 燃气、油品等

【阀体材质】: 铸钢/不锈钢

应用领域：

市政建设

咨询热线：

13821179269（微信同号）

 凯发k8官网首页登录 > 产品 > 其他阀门 > 球阀

更新时间：2024-09-03 15:54:09

产品介绍

产品优点

精密铸造

阀体为精密铸造阀体，二次抛丸处理、外观精细，材质达标
精密加工

内件数控精密设备加工，保证精度
阀杆防吹出

阀杆防吹出设计，防止阀门关闭时因内部压力过高而将阀杆吹出，提高阀门的可靠性、稳定性和安全性
阀座达到防火要求

阀座采用软硬双重密封设计，到达防火要求；球阀中口法兰和阀杆密封设计也均符合防火要求
阀杆防静电

阀杆加装防静电装置设计
球体不锈钢

球体采用304不锈钢材质
出厂双重检测

每台阀门出厂均按照国家标准做壳体、密封双重压力检测

产品介绍

防火防静电球阀可用于天然气、石油化工、液化气、城市燃气等管道，具有防静电、防火装置，即在球体与阀杆、阀杆与阀体之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，达到清除静电的目的。而防火装置，即球阀设计有两重密封，当软密封垫因高温熔化后，阀芯球体再次与软密封后面设计成直角的硬密封，再次形成密封关系。从而确保系统安全。

产品参数

相关产品

其他可选配置	名称	阀体	密封	球体	阀杆	驱动	压力
其他可选配置	材质及说明	wcb/cf3m/cf8/ cf8m	ptfe/rptfe	201/304/316	2cr13/304/316	手动/蜗轮/气动/电动	pn10-pn100 150lb-600lb

其他可选配置	名称	阀体	密封	球体	阀杆	驱动	压力
其他可选配置	材质及说明	wcb/cf3m/cf8/ cf8m	ptfe/rptfe	201/304/316	2cr13/304/316	手动/蜗轮/气动/电动	pn10-pn100 150lb-600lb

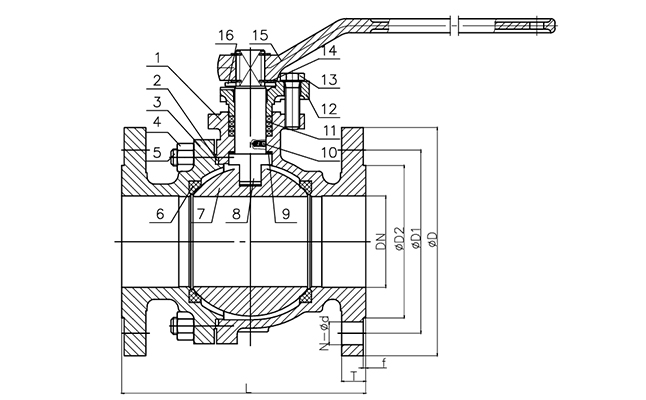

名称	1-阀体	7-球体	6-阀座	10-防静电装置
材质及说明	wcb	304	ptfe	304

dn	nps	l	φd	φd1	φd2	n-φd
15	1/2''	130	95	65	45	4-14
20	3/4''	140	105	75	58	4-14
25	1''	150	115	85	68	4-14
32	1 1/4''	165	140	100	78	4-18
40	1 1/2''	180	150	110	88	4-18
50	2''	200	165	125	100	4-18
65	2 1/2''	220	185	145	122	4-18
80	3''	250	200	160	138	8-18
100	4''	280	220	180	158	8-18
125	5''	320	250	210	188	8-18
150	6''	360	285	240	212	8-22
200	8''	400	340	295	268	12-22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
